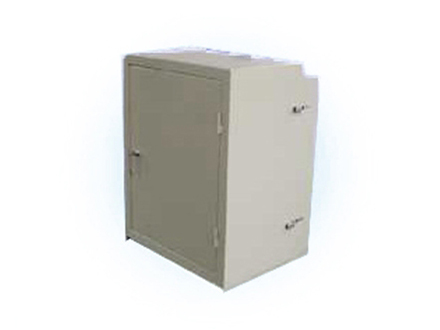

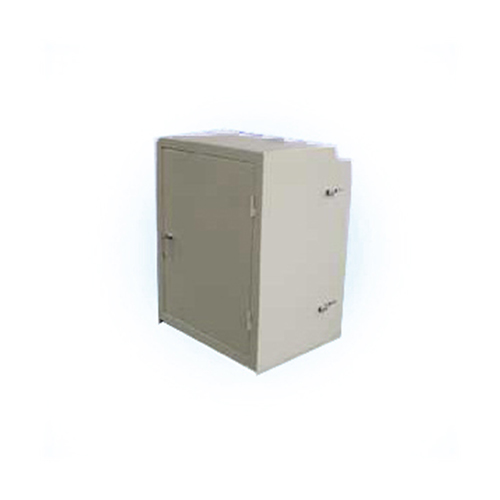

保护型仪表箱

产品分类: 仪表箱系列

公司生产的保护型仪表箱的结构特点: 1.箱体用冷轧钢板弯制焊接而成,亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式,水不会渗入箱内,箱门用高质量的密封条密封,能防雨

订购热线:13852332267

立即咨询
产品详情


公司生产的保护型仪表箱的结构特点:

    1.箱体用冷轧钢板弯制焊接而成,亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式,水不会渗入箱内,箱门用高质量的密封条密封,能防雨防尘。箱体为防溅密封型,可按用户要求达到IP54-IP65的防护级别。

    2.保护型仪表箱体内六面有25~30mm厚的阻燃型保温层,该材料具有导热系数小,容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。

    3.变速器安装在箱体内可自由调整高度水平镀锌架上。左、右、上、下坐标为可借助箱体立柱角钢上长形孔调整,安装方便。

    4.引入箱内的导压管可从箱后侧安装方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封胶泥密封。

    5.箱内顶有照明灯,有行程开关控制,门开灯亮,门闭灯灭,检修十分方便。

    6.箱门上有LED数显表,显示箱内的温度,便于操作员检修箱内保温情况。

    7.电缆可从箱地或箱侧引入,电缆接头规格由设计或用户决定。

    8.保温箱内侧有电器部件安装用的导轨,供入箱电缆联接继电器、开关等固定用。

    9.箱体内外表面喷塑处理,颜色由用户决定。

    10.如果保温箱内加热元件采用防爆型柔性加热板,配套使用防爆型接线盒等附件,从而构成整体防爆,可以应用于工厂一区、二区等防爆场合。

保护型仪表箱的技术指标:

  额定电压:220V、YC+10%

  额定频率:~50HZ

  工作环境温度-25~55℃

  相对湿度:5~95%

  工作电流:10Y

  绝缘电阻:﹥20MΩ

  防爆等级:eⅡT3

  防护等级:IP54-65

保护型仪表箱安装与使用:

    1、仪表保温、保护箱应垂直安装,箱子地脚与脚螺栓连接或焊接,亦可根据现场情况由用户自定。

    2、安装变送器时,先拆下箱子后壁的导压管进箱板(也可按照用户要求侧壁进箱),然后根据导压管的数量打孔,穿入密封圈和导压管后重新装好穿管板。

    3、在柔性硅橡胶加热板投入使用时,首先将配电箱电源开关合上,然后逐个电路依次供电,操作工应随时测定各路的电流值,并作记录。

保护型仪表箱:

序号

型号

外型尺寸(mm

内部净空尺寸(mm

H

B

L

H

B

L

1

YXH-756D

700

500

600

680

480

480

2

YXH-856D

800

500

600

780

480

580

3

YXH-866D

800

600

600

780

580

580

4

YXH-1056D

1000

500

600

980

480

580

5

YXH-1066D

1000

600

600

980

580

580

6

YXH-1256D

1200

500

600

1170

480

570

7

YXHD/Q-765D

700

500

600

680

480

580

8

YXHD/Q-856D

800

500

600

780

480

580

9

YXHD/Q-866D

800

600

600

780

480

580

10

YXHD/Q-1056D

1000

500

600

980

480

580

11

YXHD/Q-1066D

1000

600

600

980

580

580

12

YXHD/Q-1256D

1200

500

600

1170

480

570
